Лекция 15.

6.5.3 Построение профиля кулачка.

а) с поступательно движущимся толкателем (рис. 6.5.3.а):

Дано:

r_{o min}, внеосность левая е, φ_раб = ψ_раб, ω_к=ω₁, s_B = f(φ₁)

Требуется построить профиль кулачка.

В обращенном движении кулачок вращается с угловой скоростью, раной: ω₁ + (–ω₁) = 0.

Порядок построения:

На окружности, радиусом r =r_o , проведенной в масштабе μ_l, с левой стороны от оси О₁ на расстоянии е выбирается точка В_о (пересечение оси толкателя, отстоящей на величину е от точки О₁, с окружностью r_{o min}). Точку В_о соединяют с центром О₁. От полученного луча В_оО₁ в направлении (–ω₁) откладывают угол φ_раб=ψ_раб и проводят луч О₁В₁₀. Полученная дуга В_оВ₁₀ делится на 10 равных частей. В каждой из позиций 1,2… проводится положение оси толкателя в обращенном движении, при этом ось толкателя, перемещаясь в направлении (–ω₁), будет все время касаться окружности радиуса е, проведенной из центра О₁ с учетом масштаба μ_l. В каждой из позиций от точек 1,2,3… откладывают перемещения т.В толкателя вдоль оси толкателя, взятые с графика перемещений с учетом соотношения масштабов μ_l и μ_s. Полученные точки 1*,2*,3*… соединяют плавной кривой и получают центровой или теоретический профиль. Для построения рабочего профиля необходимо знать радиус ролика толкателя. Если он не задан, то его выбирают из конструктивных соображений:

r_p=r_{o min}

Кроме того, радиус ролика должен быть таким, чтобы при построении профиля кулачка не было заострения в вершине кулачка. Выбрав радиус ролика, из любых точек теоретического профиля кулачка (чем чаще, тем лучше) проводят дуги окружности r=r_p внутренним образом. Проведя огибающую к дугам, получают рабочий профиль кулачка. Если требуется построить профиль кулачка с поступательно движущимся толкателем и внеосностью е=0, то порядок построения профиля будет таким же, только ось толкателя будет проходить через центр вращения кулачка О₁.

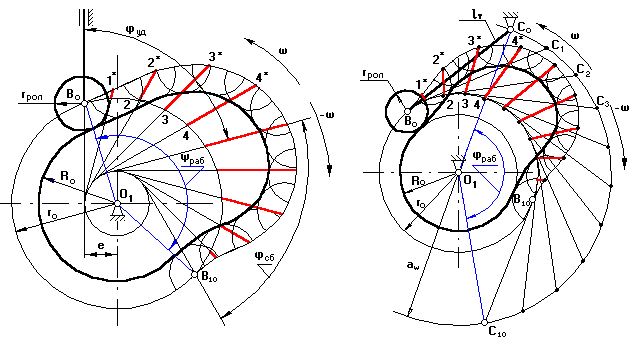

рис. 6.5.3.а рис. 6.5.3.б

б) с качающимся толкателем (рис. 6.5.3.б):

Дано:

r_{o min}, l_т, φ_раб = ψ_раб, ω_к=ω₁, s_B = f(φ₁), a_w (из чертежа для определения r_{o min})

Требуется построить профиль кулачка.

Порядок построения:

В масштабе μ_l проводятся окружности радиусами r_o и a_w. В произвольном месте окружности с r = a_w выберем т.С₀. Соединим точку С₀ с точкой О₁. От полученного луча в направлении (–ω₁) отложим угол φ_раб = ψ_раб, получим точку С₁₀. Дугу С₀С₁₀ разделим на 10 равных частей (получим точки С₁,С₂,С₃…– положение оси толкателя в обращенном движении). Из полученных точек проводим окружности радиусом l_т до пересечения с окружностью радиуса r_{o_min}. Из полученных точек 1,2,3… по хордам соответствующих дуг откладывают перемещения т.В толкателя, взятых с графика перемещения с учетом масштаба μ_l. Полученные точки 1*,2*,3*… соединяют плавной кривой – теоретический профиль кулачка. Радиусом ролика проводят дуги во внутрь и строят огибающую. Это и есть действительный профиль кулачка.
