Лекция 6.

1.     Краткие сведения по определению КПД (h ) машинного агрегата.

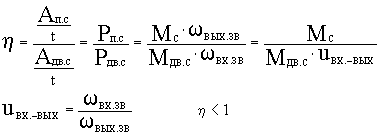

КПД машинного агрегата равен отношению работы сил полезного сопротивления к работе движущих сил за цикл установившегося режима.

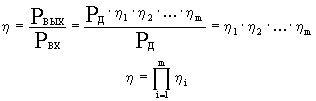

а) определение КПД при последовательном соединении механизмов.

Pвход = Рд

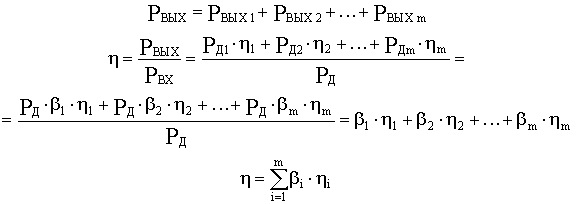

б) определение КПД при параллельном соединении механизмов.

где b i – коэффициенты распределения мощности.

b 1 + b 2 + b 3 +… + b m = 1

Каждый b определяется назначением специалиста.

3. Основные сведения о виброзащите машинного агрегата.

Вибрации нашли полезные применения в технике. Примерами этого являются различные вибромассажеры, вибротранспортеры и т.д. Однако работа с инструментом, основанном на вибрации, приводит к профессиональным травмам и заболеваниям. Основные мероприятия, связанные с выявлением источника вибрации, с целью последующего снижения его виброактивности или полного его устранения, называют виброзащитой.

Виброзащита осуществляется по следующим основным направлениям:

1.     Уменьшение активности источника с помощью статического уравновешивания механизмов (полного или частичного), а также уравновешивания роторов.

2.     Изменение конструкции объекта: установка гасителей колебаний, демпферов, виброизоляторов.

3.1 Статическое уравновешивание рычажных механизмов.

Если , то такой механизм называется статически уравновешенным.

Если , то такой механизм называется моментно-уравновешенным.

Рассмотрим случай, когда необходимо уравновесить статически,

т.е. . Этого можно добиться только тогда, когда , т.к.

S à A

Когда центр масс совмещен с А, то он становиться неподвижным. Этого добиваются с помощью двух противовесов, один из которых устанавливается на продолжении шатуна, а другой на продолжении кривошипа.

Для того чтобы рассчитать массы противовесов, применяют метод замещающих масс, суть которого заключается в том, что масса каждого звена условно разноситься по двум точкам. При этом должны выполняться следующие условия:

разнесем массу этого звена по точкам А и В так, чтобы положение центра масс не изменилось.

m = mA + mB

lAB = lAS + lBS

mA lAS = mB lBS

Сосредоточим массу 3-го звена в т

Массу 2-го звена разнесем по шарнирам В и С. Если на продолжении звена 2 поставить противовес массой mпр2 и на расстоянии от т равное lпр2, то центр масс звеньев 2 и 3 переместиться в т.В, при этом

mпр2.lпр2 = (m2C + m3C).lBC

При этом либо задаются массой противовеса и определяют lпр2, либо задаются lпр2 и определяют массу противовеса.

mпр1.lпр1 = (m1B + mпр2+ m+ m2C+ m3C).lAB

После всех указанных мероприятий, центр масс переместиться в точку А, однако не всегда конструктивно возможно установить противовес на продолжении шатуна и ограничиваются установкой противовеса на звене 1. В этом случае центр масс системы смещают на линию АС, и этот центр масс перемещается с постоянным ускорением: а = const

В этом случае механизм – частично статически уравновешенный, его нежелательно устанавливать на высоком фундаменте, т.к. главный вектор сил инерции создает опрокидывающий момент, что недопустимо.

В четырехшарнирном механизме центр масс системы разноситься по точкам А и D, а противовесы устанавливаются на продолжении звеньев 1 и 3.



3.2 Балансировка ротора (лаб. раб. №9).

Ротор – тело любой геометрической формы, имеющее свое основное движение – движение вращения (коленвал, колесо турбины и т.д.).

Пусть в силу каких-либо причин центр масс ротора смещен от оси вращения О на постоянную величину е.

1.     w =0 à на опоры действует только сила тяжести G=mg.

2.     w =соnst

1) 2)

Если заменить воздействие опоры реакцией и записать условие статического равновесия (по Даламберу):

Из рассмотрения данного треугольника следует, что при вращении ротора на его опоре возникает знакопеременная нагрузка Q12, которая достигает максимума, когда ФS и G направлены вниз, и минимума, когда эти вектора направлены по вертикали в разные стороны.

Состояние ротора , характеризующегося таким распределением масс, при котором на его опорах возникает знакопеременная нагрузка, называется неуравновешенностью ротора.

Причины вызывающие неуравновешенность ротора:

1.     неточность изготовления ротора;

2.     неточность сборки;

3.     различные включения при отливке частей ротора;

4.     перепады температур.

Мерой неуравновешенностью ротора является дисбаланс () – вектор, направленный по ФS и отличающийся от него в w 2 раз:

,[г.мм]

Для того чтобы определить величину и направление D, в рассмотрение вводят плоскость дисбаланса, в которой этот вектор расположен, и угол дисбаланса.

Мероприятие, связанное с определением величины и направления D, с целью его последующего уменьшения, называется уравновешиванием ротора.

Существуют 3 вида неуравновешенности:

1.     статическая;

2.     моментная;

3.     динамическая (общий случай).
